      Une double bazooka 446 MHz









      Très simple à tailler dans un bout de câble de bonne qualité, voici un aérien performant.

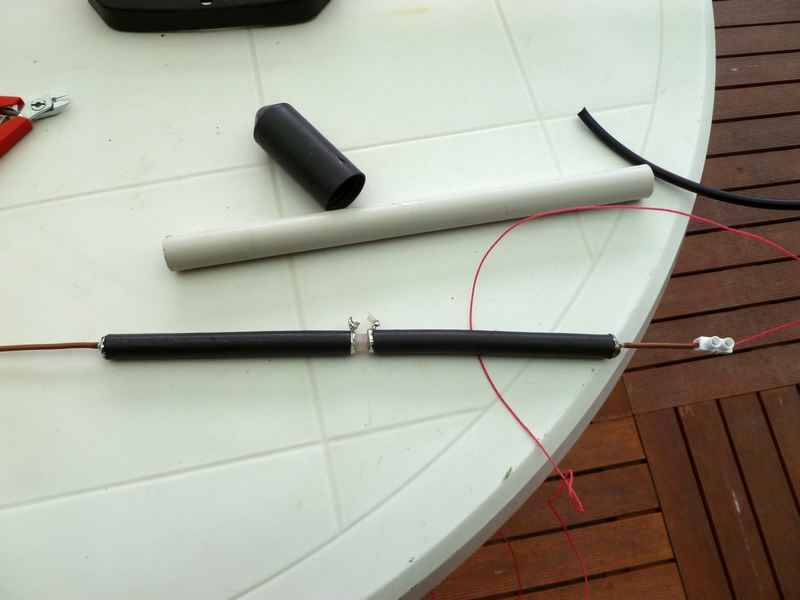

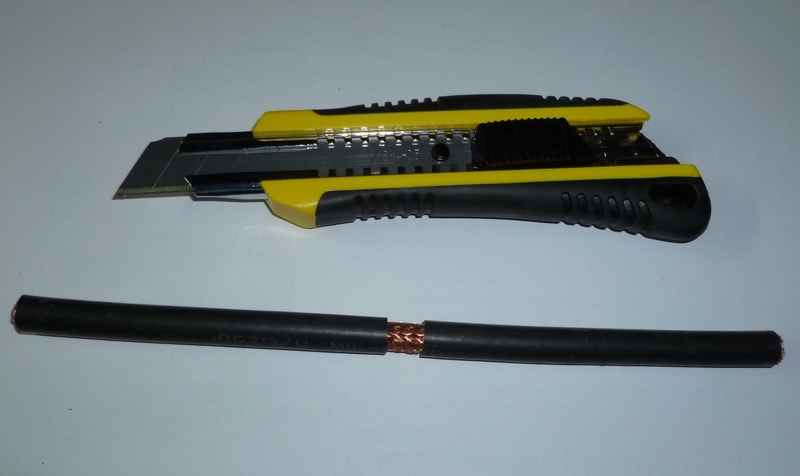

      Quelques images des phases successives de la réalisation:

      Une double bazooka 446 MHz

      Une double bazooka 446 MHz

      Une double bazooka 446 MHz

      Une double bazooka 446 MHz

      Le résultat obtenu n'est pas parfait, mais tant pis, seulement 4% de retour HF, c'est acceptable, et surtout je n'ai pas envie de recommencer!

      Une double bazooka 446 MHz

      Une double bazooka 446 MHz

      L'assemblage définitif.

      L'alimentation de l'antenne est assurée par du câble RG58, vraiment pas l'idéal en UHF, mais je n'avais rien d'autre sous la main et sa longueur n'est pas trop importante.

      Une double bazooka 446 MHz

      Une double bazooka 446 MHz

      Afin de loger la câble d'alimentation, une échancrure est pratiquée en bout d'une section de tube d'électricien en PVC. La base de l'antenne y est insérée.

      Une double bazooka 446 MHz

      Un bout de tube de diamètre inférieur vient coiffer la partie supérieure. Une ficelle de nylon y est enfilée, elle servira à maintenir l'ensemble après avoir été bloquée par un capuchon thermorétractable sur le sommet de l'aérien.

      Une double bazooka 446 MHz

      Une double bazooka 446 MHz

      Un peu de colle et de mastic assurent l'étanchéité.

      Une double bazooka 446 MHz

      Le tube en PVC est enfoncé dans un petit mât en aluminium et érigé. Le câble passe à l'intérieur.

      Une double bazooka 446 MHz

      Bonne surprise, dans son nouvel environnement, le ROS de l'antenne a diminué.

      Une double bazooka 446 MHz

      Ci après les cotes pour la fréquence indiquée en titre.

      Une double bazooka 446 MHz
